Модуль промежуточного реле 12 В PERCo

Модуль промежуточного реле 12 В PERCo

Модуль промежуточного реле предназначен для использования в цепях управления замками и для гальванической развязки исполнительных устройств и устройств управления.

Модуль рекомендован к применению:

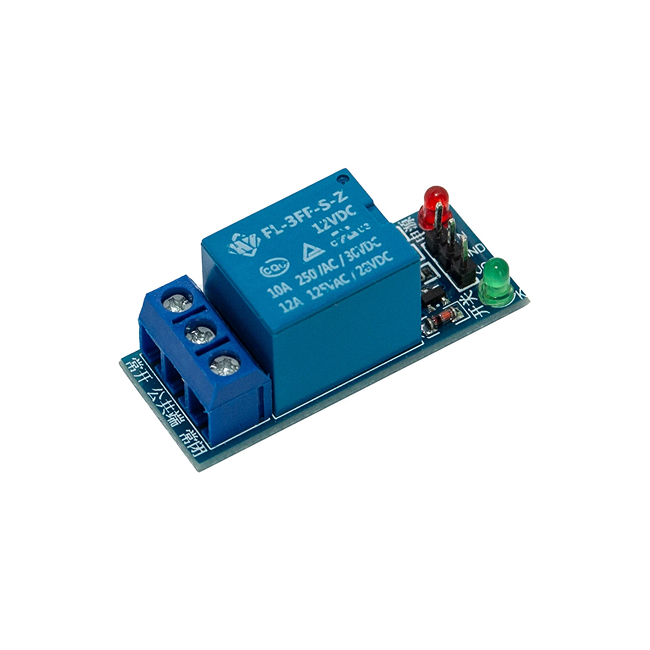

для управления одним электромагнитным или нормально открытым электромеханическим замком, например, LB85.4, LBP85.2 при работе с контроллерами линейки CL15 для управления замками с большим (>0,65А) током управления в цепях контроллеров линеек CL15 и CL211 Модуль содержит одно реле, имеющее одну полную группу контактов (NO-С -NC). На верхней части платы указано назначение входных контактов, на нижней части изображена схема подключения выходных контактов.

Реле оснащено двумя светодиодами. Красный светодиод предназначен для индикации питания 12В, зеленый – для индикации срабатывания реле. Максимальное напряжение на контактах реле: 250В – переменное, 30В – постоянное.
