SKAT-UPS 1500-RACK-ON-3X9 P3 - ИБП 1500 Вт, Онлайн, синус, встр. АКБ 36В (3x9Ач), 2хSchuko

Топология: Онлайн, 220 В
Мощность: 1500 ВА / 1500 Вт
АКБ: встроенные 3 шт х 9 Ач, возможность подключения внешних батарейных блоков SKAT BC 36/18S3 RACK P3
Ток заряда АКБ: до 2 А

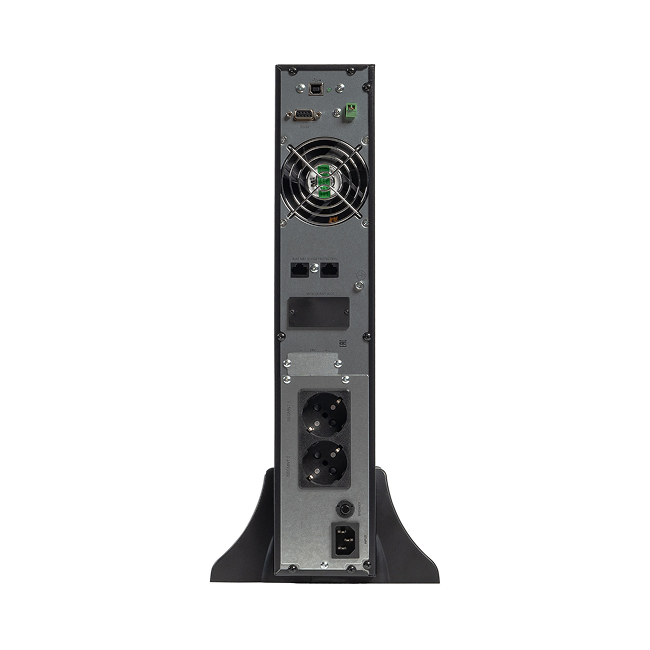

Выходные разъёмы: Schuko - 2 шт
Универсальный корпус RACK/TOWER, высота 2U
Расширенная гарантия

86000 ₽

Уточнить наличие:
+7 (383) 349-55-88

О продукте

Топология: Онлайн, 220 В
Мощность: 1500 ВА / 1500 Вт
АКБ: встроенные 3 шт х 9 Ач, возможность подключения внешних батарейных блоков SKAT BC 36/18S3 RACK P3
Ток заряда АКБ: до 2 А
Выходные разъёмы: Schuko - 2 шт
Универсальный корпус RACK/TOWER, высота 2U
Расширенная гарантия

Онлайн источник бесперебойного питания SKAT-UPS 1500-RACK-ON-3X9 P3 двойного преобразования полной мощностью 1500 ВА / 1500 Вт со встроенной аккумуляторной батареей. Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Универсальный форм-фактор Rack/Tower подразумевает напольное размещение или установку в 19” стойку (высота 2U). Широкий набор коммуникационных разъемов дает возможность расширенного мониторинга и управления: USB-порт, COM-порт, слот для установки SNMP-карт, EPO.

Особенности SKAT-UPS 1500-RACK-ON-3X9 P3

Онлайн технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
Высокий выходной коэффициент мощности (PF) 1.0. Позволяет максимально использовать ресурс мощности ИБП и подключать к нему большее количество оборудования.

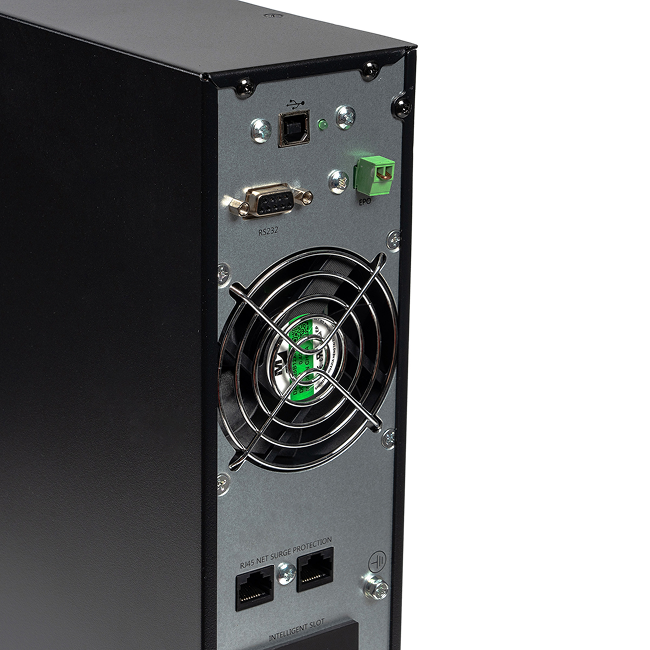

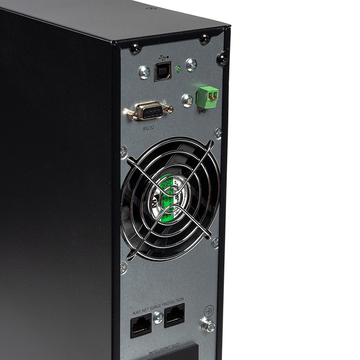

Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB; интеллектуальный порт для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO).

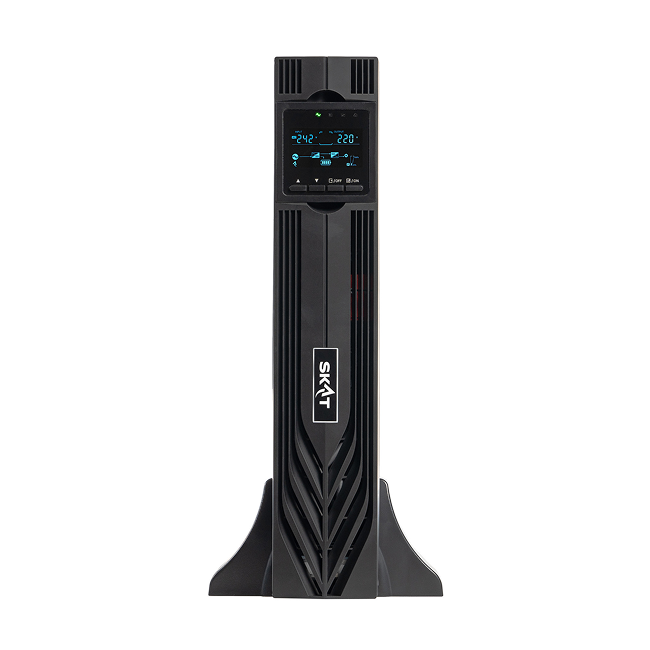

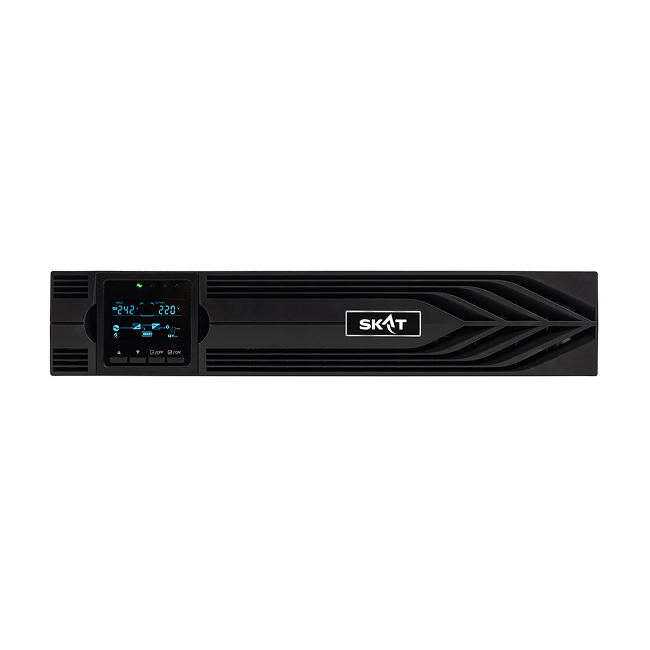

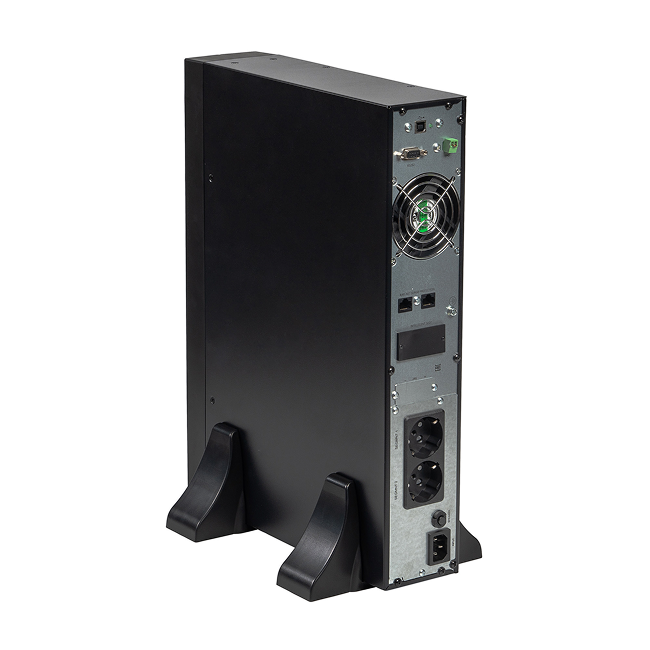

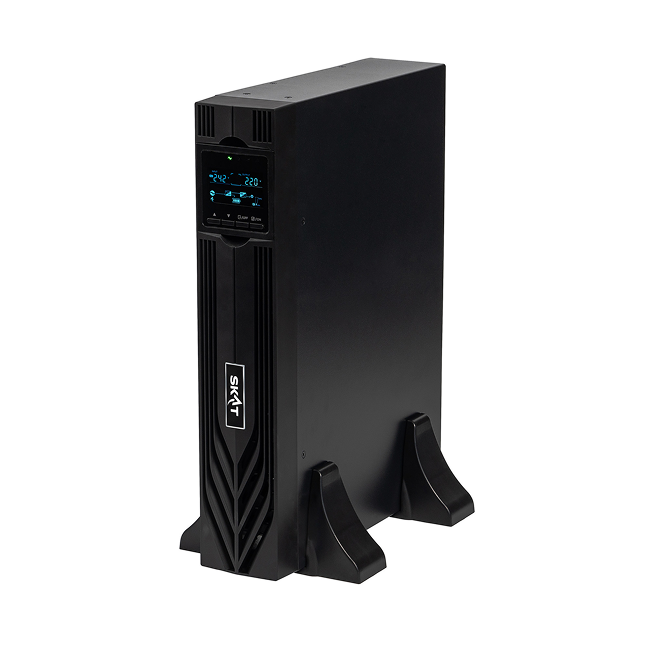

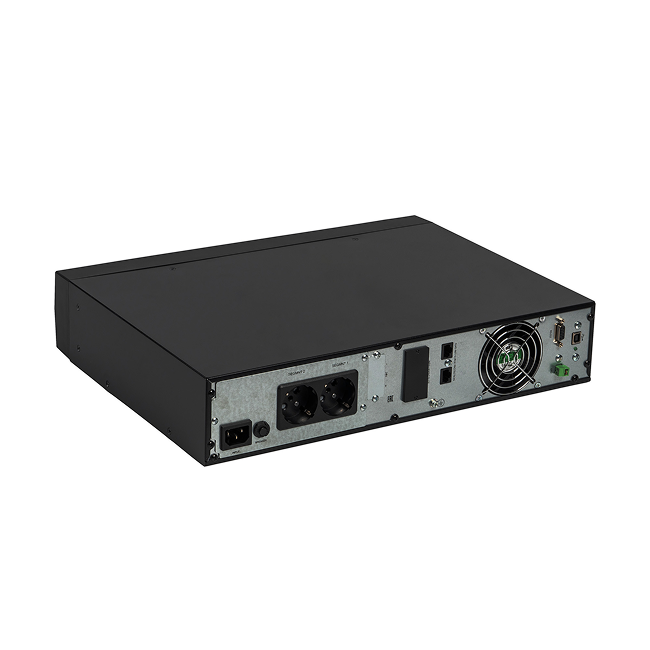

Универсальный корпус RACK/Tower высотой 2U. Позволяет устанавливать изделие в горизонтальном положении в телекоммуникационные шкафы или вертикально на пол. В комплекте кронштейны и оборудование для крепежа.

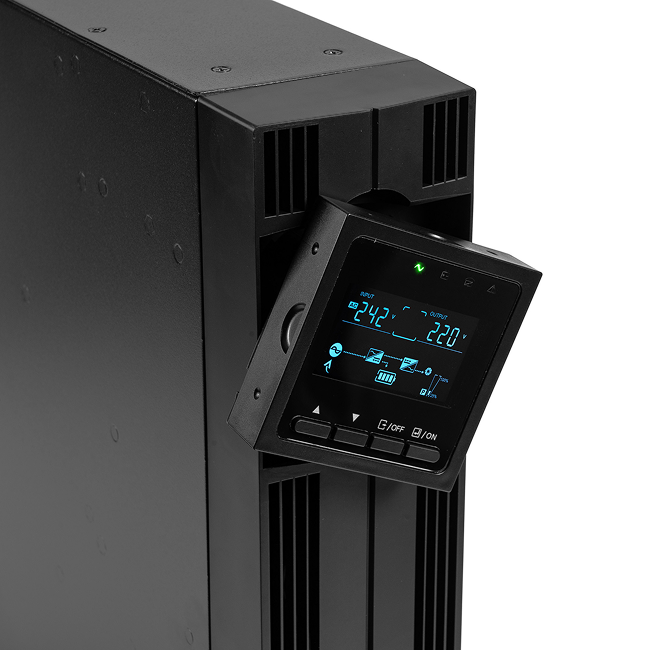

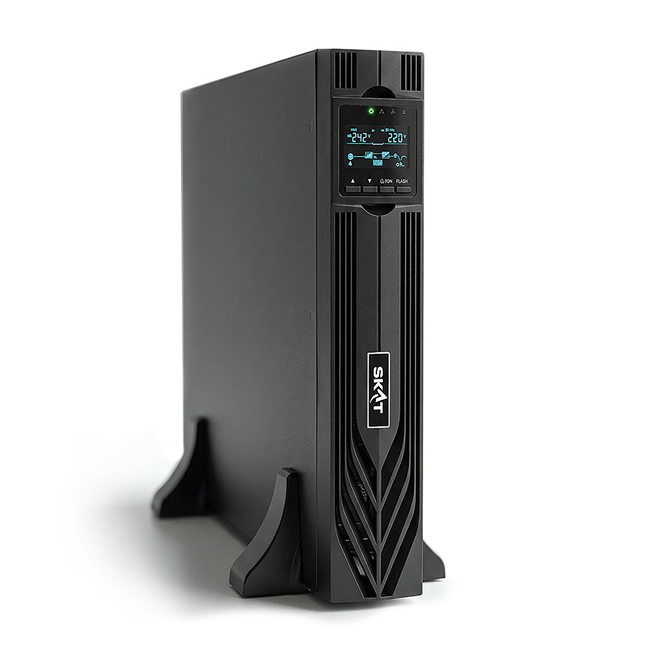

Поворотный экран с 4-мя функциональными кнопками. Обеспечивает удобную навигацию по меню и отображение основных параметров ИБП как при размещении в стойке, так и при напольной установке.

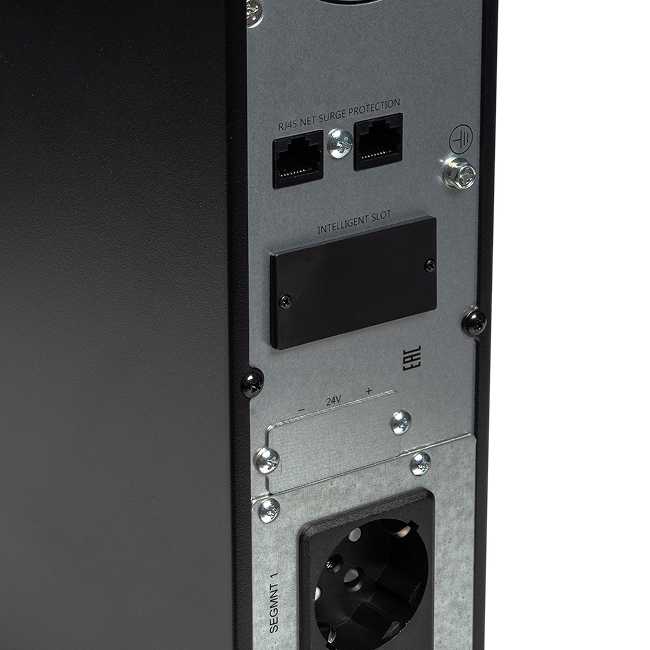

Два сегмента выходных розеток. Позволяют разделить нагрузку на критически важную и неприоритетную, с индивидуальными сценариями отключения.
Встроенные АКБ. 3 шт, 9 Ач. Обеспечивают компактное размещение и оперативный резерв.
Возможность подключения до 6-ти батарейных блоков. Позволяет наращивать время автономной работы.
"Горячая" замена АКБ и батарейных блоков. Позволяет дополнительно увеличивать время резерва, производя замену батарей без отключения нагрузки.
Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от перепадов напряжения.
Широкий диапазон стабилизации. В интервале от 110 до 254 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
Пользовательская настройка номинального выходного напряжения. 208 / 220 / 230 / 240 В.
Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
Светодиодная индикация и звуковая сигнализация. Информируют о режимах работы и нештатных ситуациях.

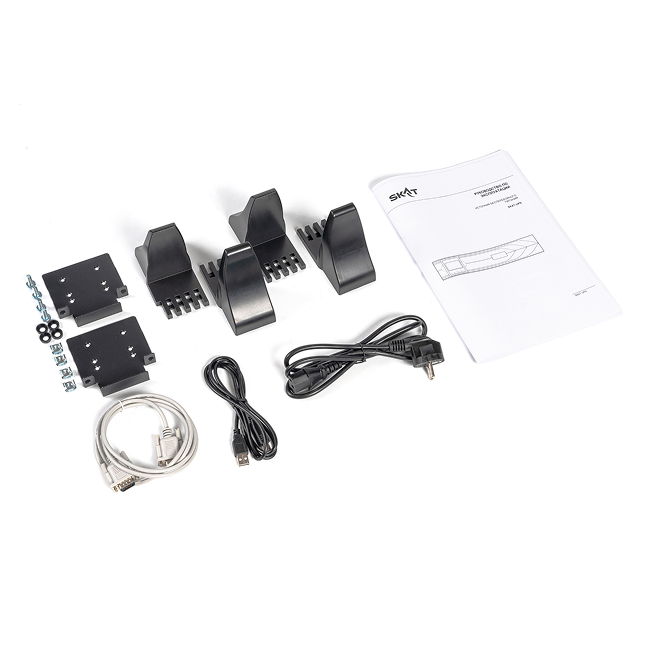

Комплектация:

источник бесперебойного питания - 1 шт.
кабель сетевого электропитания - 1 шт.
кабель RS-232 - 1 шт.
кабель USB - 1 шт.
комплект пластиковых основ - 1 шт.
комплект кронштейнов для монтажа в 19” стойку - 1 шт.
комплект крепежа - 1 шт.
карта установки ПО - 1 шт.
руководство по эксплуатации - 1 шт.

Технические характеристики


Номинальное входное напряжение (Uном), В	220
Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В	нижний порог перехода в режим работы от АКБ при нагрузке 0%…50%: 110 ± 5% нижний порог перехода в режим работы от АКБ при нагрузке 100%…50%: 176 ± 5% нижний порог возврата в режим работы от сети при нагрузке 0%…50%: 120 ± 5% нижний порог возврата в режим работы от сети при нагрузке 100%…50%: 186 ± 5% верхний порог перехода в режим работы от АКБ при нагрузке 0%…50%: 300 ± 5% верхний порог перехода в режим работы от АКБ при нагрузке 100%…50%: 264 ± 5% верхний порог возврата в режим работы от сети при 50% нагрузке: 290 ± 5% верхний порог возврата в режим работы от сети при 100% нагрузке: 254 ± 5%
Допустимый диапазон изменения частоты входного напряжения, Гц	40…70**
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц	46…54 / 56…64**
Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее	0,99
Питание от генератора	поддерживается
*Выходные параметры*
Выходное напряжение, В	208 / 220 / 230 / 240
Номинальная выходная мощность: Полная, ВА	1500*
Номинальная выходная мощность: Активная, Вт	1500*
Выходной коэффициент мощности, не менее	1,0
Регулировка напряжения	± 1 %
Частота, Гц: Основной режим работы	46 - 54 или 56 - 64
Частота, Гц: Режим работы от АКБ	50 / 60 ± 0,1
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)	3:1
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более: линейная нагрузка	3
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более: нелинейная нагрузка	5
Форма выходного напряжения	синусоидальная
Время переключения из режима «ОСНОВНОЙ» в режим «БАЙПАС», мс, не более	4
Время переключения из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ», мс	0
КПД при номинальной нагрузке в режиме «ОСНОВНОЙ», не менее, %	89,5
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В	–
Рекомендуемая емкость внутренних АКБ, Ач	9
Количество АКБ, шт.	3
Среднее время заряда АКБ до 90 % емкости, ч	4
Ток заряда АКБ, А	2
Напряжение заряда АКБ	41 ± 1%
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)	105% …125%: через 60 с 125% … 130%: через 30 с > 130%: немедленно
Перегрузочные способности в режиме «РЕЗЕРВ»	105% …125%: через 60 с 125% … 130%: через 10 с > 130%: немедленно
Защита от короткого замыкания	блокировка системы
Защита от перегрева: в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)	немедленно
Защита от перегрева: в режиме «РЕЗЕРВ» (выключение ИБП)	немедленно
Сигнализация о низком напряжении АКБ	подача сигнала тревоги и отключение изделия
Аварийное отключение (EPO)	обеспечивается
Звуковые и визуальные сигналы	отключение сети, низкий заряд АКБ, перегрузка, неисправность изделия
Интерфейсы связи	USB/RS232, слот для установки дополнительных коммуникационных модулей (SNMP-модуля, платы релейного интерфейса)
Диапазон рабочих температур, °С	0…40
Температура хранения, °С	-25…+55
Относительная влажность воздуха (без конденсации), %	20…90
Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м	1500***
Акустический шум на расстоянии 1 м, дБ, не более	55
Габаритные размеры ШхГхВ, не более, мм: без упаковки	440 х 461 х 86,5
Габаритные размеры ШхГхВ, не более, мм: в упаковке	565 х 605 х 205
Масса, НЕТТО, кг, не более	16,5
Содержание драгоценных металлов и камней	нет
