SKAT-UPS 1000-RACK-ON-2X9 ИБП 900 Вт, Онлайн, синус,встр. АКБ 2 шт.x 9Aч

Заменяет SKAT-UPS 1000 RACK+2x9Ah (артикул 482)
Топология: Онлайн, 220 В
Мощность: 1000 ВА / 900 Вт
АКБ: встроенные 2 шт х 9 Ач, возможность подключения внешних батарейных блоков SKAT BC S3
Ток заряда АКБ: до 1,4 А

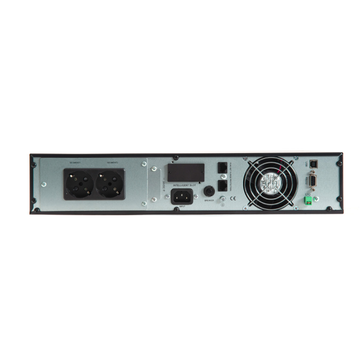

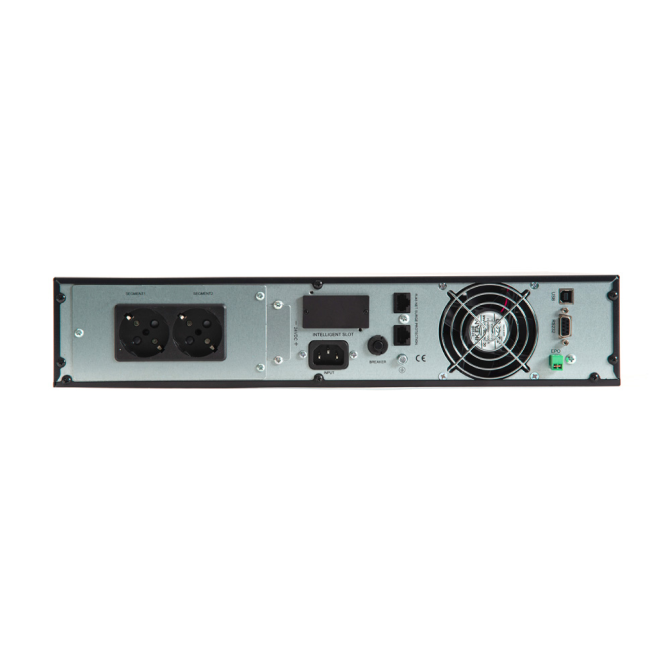

Выходные разъёмы: Schuko - 2 шт

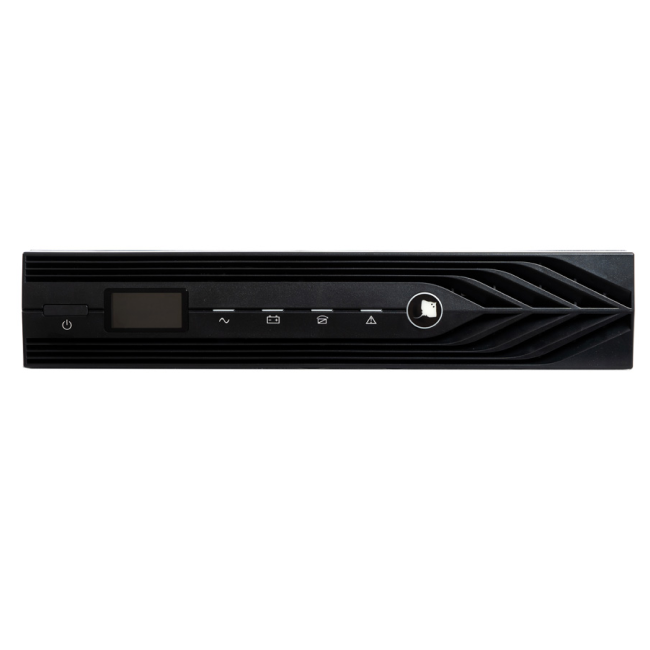

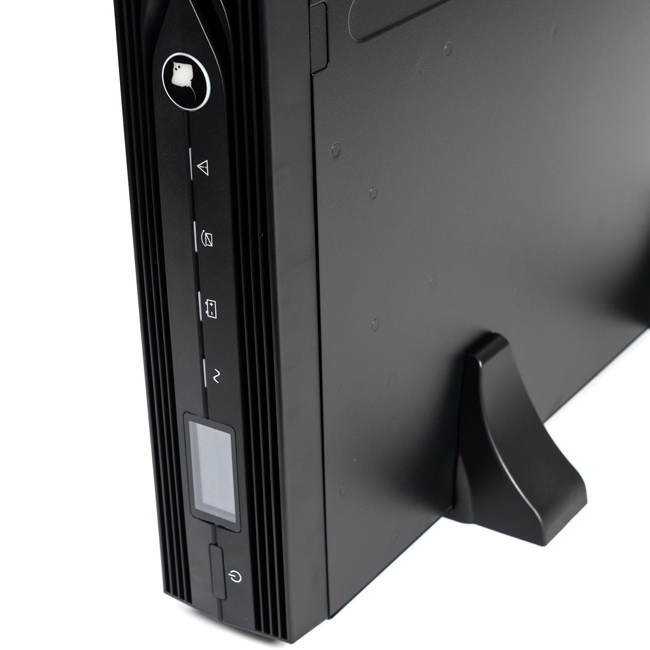

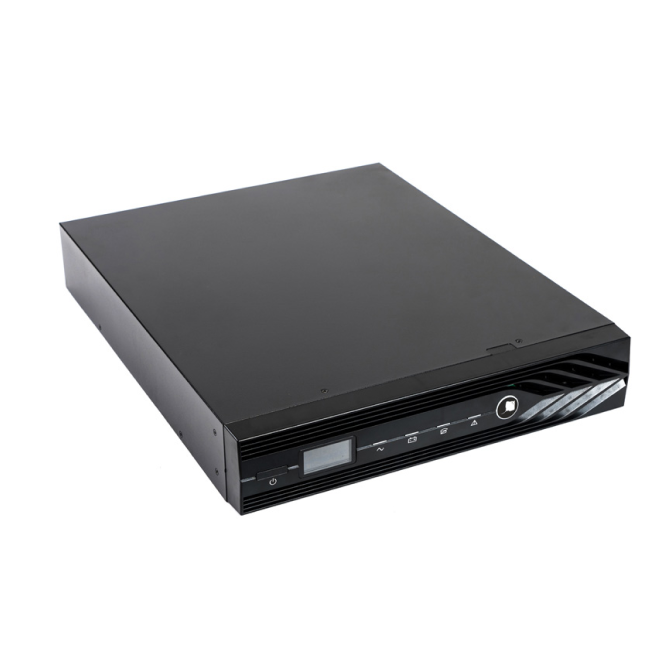

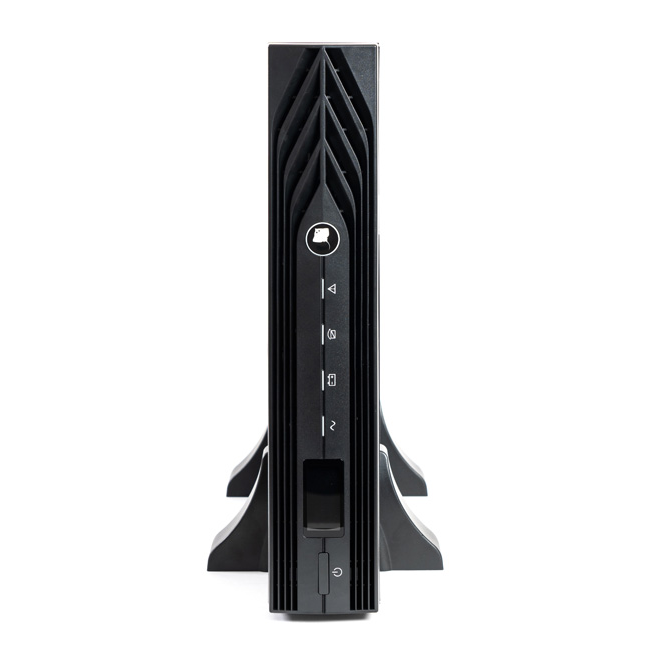

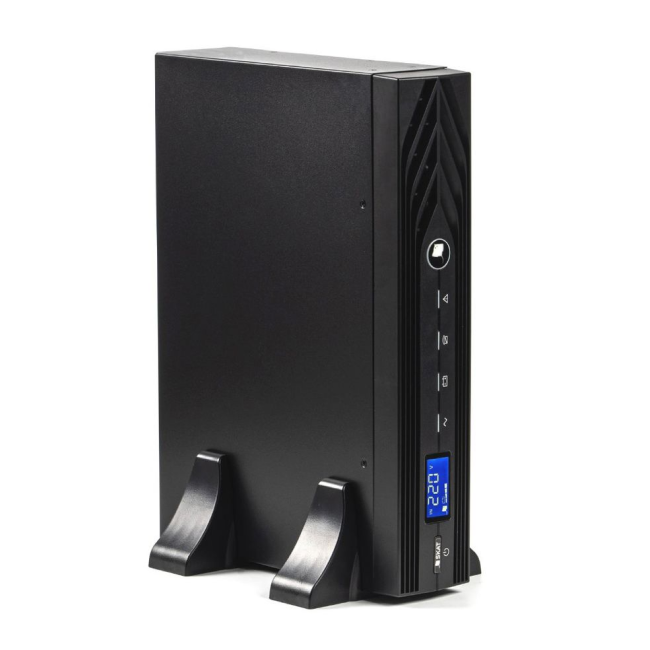

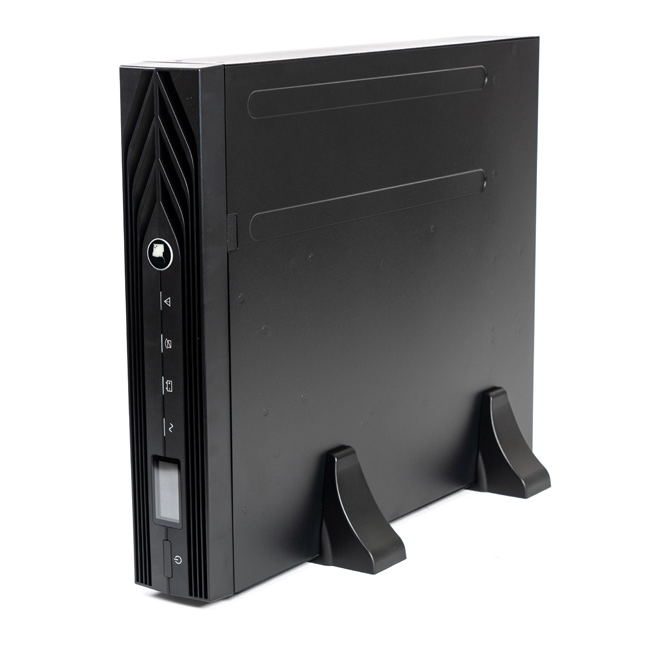

Универсальный корпус RACK/TOWER, высота 2U, LED-дисплей
EPO, SNMP-слот, RS-232, USB, порт для платы релейного интерфейса
Расширенная гарантия

74000 ₽

Уточнить наличие:
+7 (383) 349-55-88

О продукте

Заменяет SKAT-UPS 1000 RACK+2x9Ah (артикул 482)
Топология: Онлайн, 220 В
Мощность: 1000 ВА / 900 Вт
АКБ: встроенные 2 шт х 9 Ач, возможность подключения внешних батарейных блоков SKAT BC S3
Ток заряда АКБ: до 1,4 А
Выходные разъёмы: Schuko - 2 шт
Универсальный корпус RACK/TOWER, высота 2U, LED-дисплей
EPO, SNMP-слот, RS-232, USB, порт для платы релейного интерфейса
Расширенная гарантия

ИБП SKAT-UPS 1000-RACK-ON-2X9 представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля и обеспечивает подключённые к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.

SKAT-UPS 1000-RACK-ON-2X9 может быть использован для питания компьютеров и вычислительных сетей, используемых, в частности, в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 200/208/220/230/240 В переменного тока и потребляемой мощностью до 1000 ВА (номинальное значение напряжения выбирается пользователем).

Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 1000 RACK.

Возможность подключения внешних батарейных блоков SKAT BC 24/18S3 RACK. Возможность подключения SNMP-модуля DL-801, SNMP-модуля DA-806, релейного модуля DC 302, SNMP-модуля DU-803.

Технические характеристики


Номинальное входное напряжение (Uном), В	220
Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В	нижний порог перехода в режим работы от АКБ при нагрузке 0%…50%: 110 ± 5% нижний порог перехода в режим работы от АКБ при нагрузке 100%…50%: 176 ± 5% нижний порог возврата в режим работы от сети при нагрузке 0%…50%: 120 ± 5% нижний порог возврата в режим работы от сети при нагрузке 100%…50%: 186 ± 5% верхний порог перехода в режим работы от АКБ при нагрузке 0%…50%: 300 ± 5% верхний порог перехода в режим работы от АКБ при нагрузке 100%…50%: 264 ± 5% верхний порог возврата в режим работы от сети при 50% нагрузке: 290 ± 5% верхний порог возврата в режим работы от сети при 100% нагрузке: 254 ± 5%
Допустимый диапазон изменения частоты входного напряжения, Гц	40…70**
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц	46…54 / 56…64**
Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В	183…263
Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее	0,99
Питание от генератора	поддерживается
Номинальная выходная мощность: Полная, ВА	1000*
Номинальная выходная мощность: Активная, Вт	900*
Номинальное выходное напряжение, В	220
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, %	± 1
Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети)	45…55 / 56…64
Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц	50 ± 0,1 или 60 ± 0,1
Коэффициент мощности	0,9
Номинальный ток нагрузки, А	3,6
Максимальный входной ток, А	4,9
Форма выходного напряжения	синусоидальная
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более: линейная нагрузка	3
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более: нелинейная нагрузка	5
КПД при номинальной нагрузке, не менее, %: режим «ОСНОВНОЙ»	88
КПД при номинальной нагрузке, не менее, %: режим «РЕЗЕРВ»	85
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)	3:1
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)	< 105%: длительно, без перехода в режим «БАЙПАС» 105% …125%: через 60 с 125% … 130%: через 30 с > 130%: немедленно
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1)	< 105%: длительно, без отключения некритичной нагрузки 105% …125%: через 60 с 125% … 130%: через 10 с > 130%: немедленно
Защита от короткого замыкания	обеспечивается
Защита от перегрева: в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)	немедленно
Защита от перегрева: в режиме «РЕЗЕРВ» (выключение ИБП)	немедленно
Время переключения из режима «ОСНОВНОЙ» в режим «БАЙПАС», мс, не более	6
Время переключения из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ», мс	0
Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА	1300
Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более	130
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В	–
Рекомендуемая емкость внутренних АКБ, Ач	9
Количество АКБ, шт.	2
Ток заряда АКБ, А, не более	1,0
Напряжение заряда АКБ	27,4 ± 1%
Среднее время заряда АКБ до 90 % емкости, ч	4
Величина напряжения на клеммах АКБ, при которой включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В	22,0
Величина напряжения на клеммах АКБ, при которой происходит отключение розетки SEGMENT 1 в режиме «РЕЗЕРВ», В	21,9
Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В	20,9
Габаритные размеры ШхГхВ, не более, мм: без упаковки	440 х 330 х 88
Габаритные размеры ШхГхВ, не более, мм: в упаковке	560 х 475 х 210
Масса, НЕТТО (БРУТТО), кг, не более	12,4 (14,2)
Диапазон рабочих температур, °С	0…40****
Относительная влажность воздуха (без конденсации), %	20…90
Температура хранения, °С	минус 25…55
Акустический шум на расстоянии 1 м, дБ, не более	55
Степень защиты оболочкой по ГОСТ 14254-2015	IP20
Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м	1500***
Содержание драгоценных металлов и камней	нет
Примечания	* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока. Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц). Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря (нагрузочный коэффициент: 1500 м — 100%, 2000 м — 95%, 2500 м — 90%, 3000 м — 85%, 3500 м — 80%, 4000 м — 75%, 4500 м — 70%, 5000 м — 65%). *** Если изделие эксплуатируется при температуре выше 40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %. Запрещается эксплуатация изделия при температуре выше 50 °С.
