SKAT-UPS 1500-RACK-ON-3x9-E ИБП 1350Вт, Онлайн, синус, встр.АКБ 3x9Ah

Топология: Онлайн, 220 В
Мощность: 1500 ВА / 1350 Вт
АКБ: встроенные 3 шт х 9 Ач, возможность подключения внешних батарейных блоков SKAT BC S3
Ток заряда АКБ: до 1,4 А

74000 ₽

Уточнить наличие:
+7 (383) 349-55-88

О продукте

Топология: Онлайн, 220 В
Мощность: 1500 ВА / 1350 Вт
АКБ: встроенные 3 шт х 9 Ач, возможность подключения внешних батарейных блоков SKAT BC S3
Ток заряда АКБ: до 1,4 А

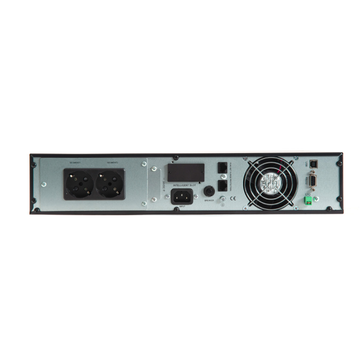

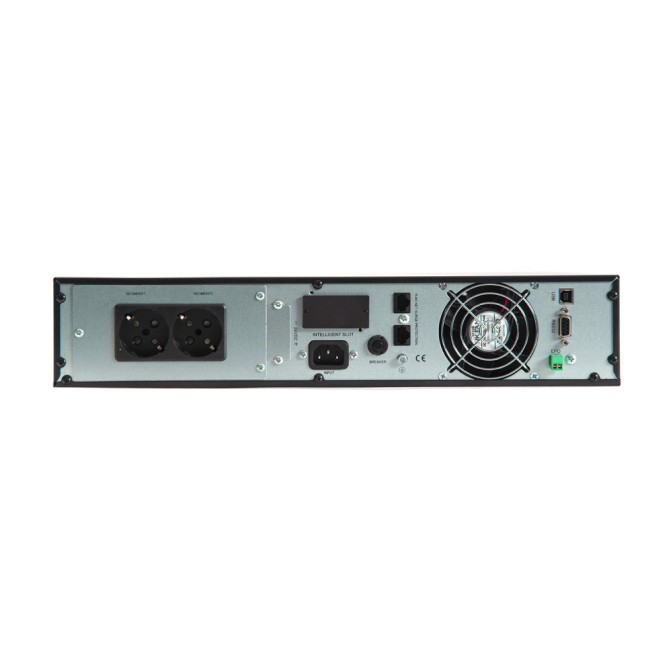

Выходные разъёмы: IEC C13 – 8 шт

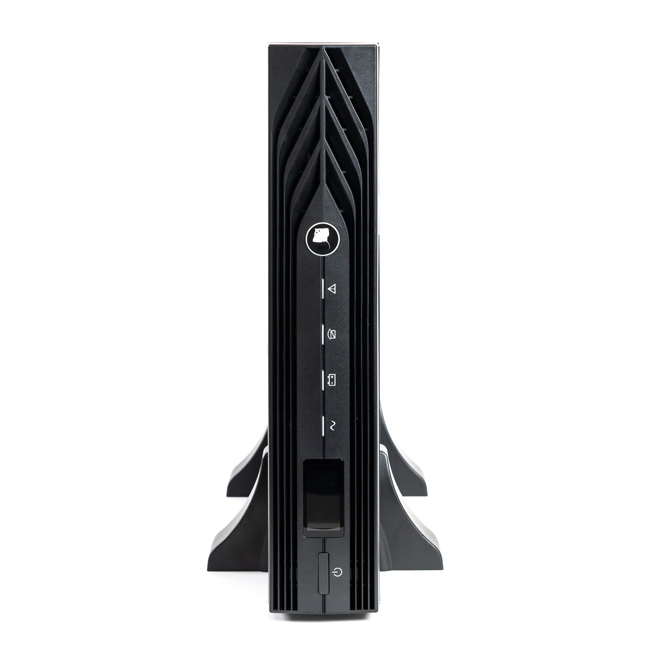

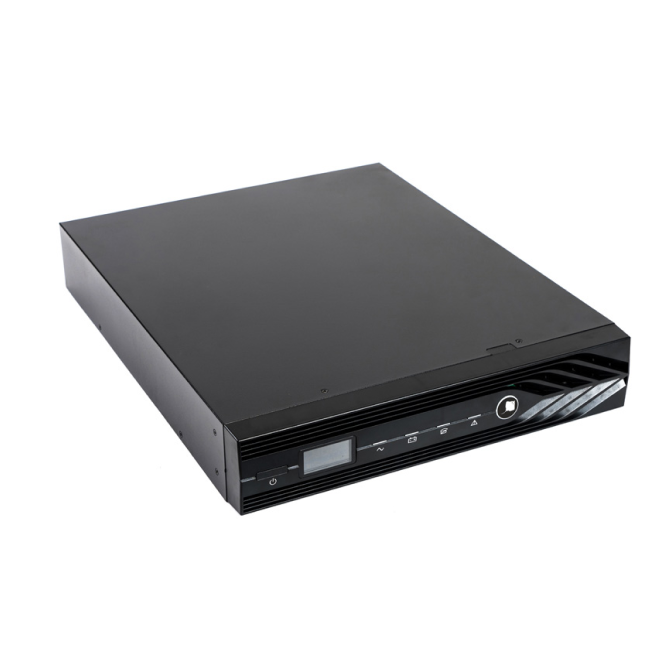

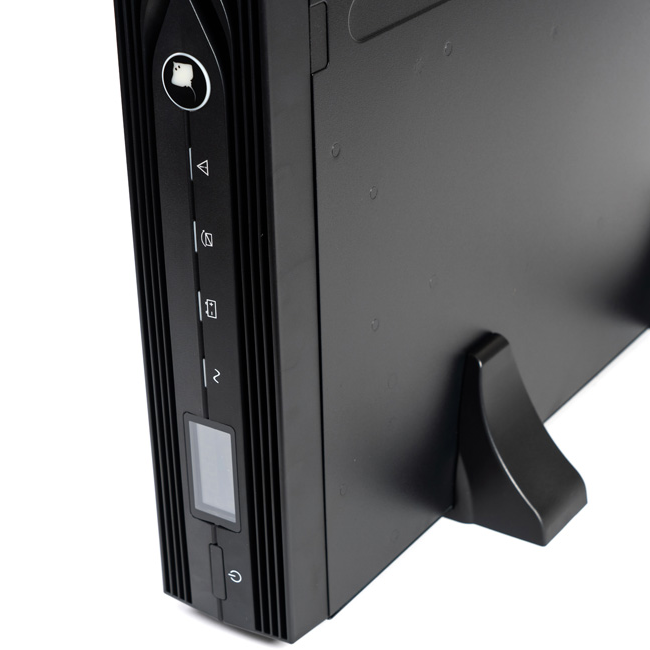

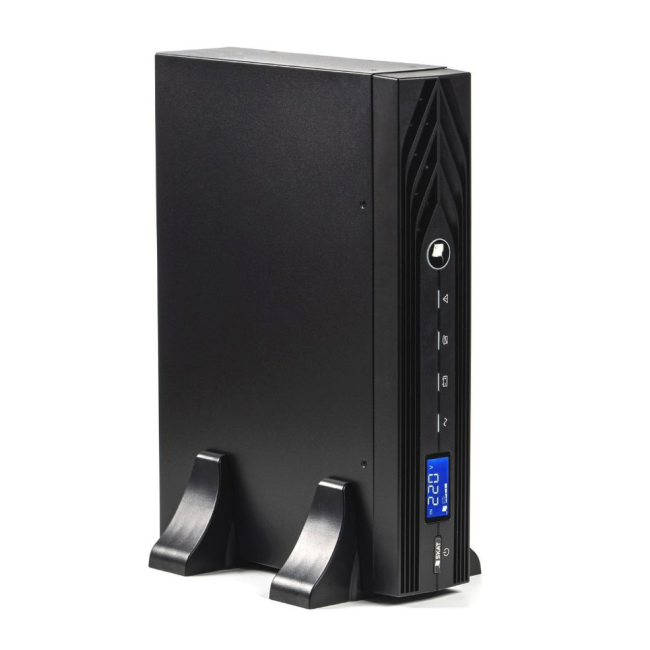

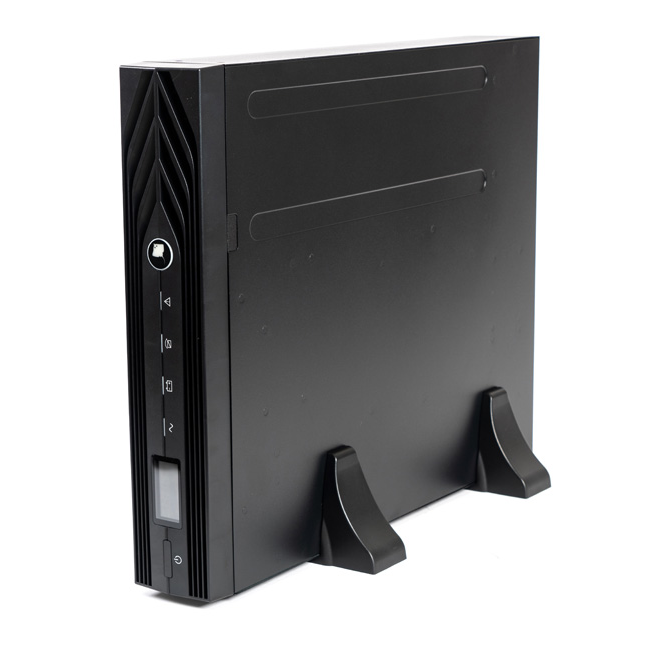

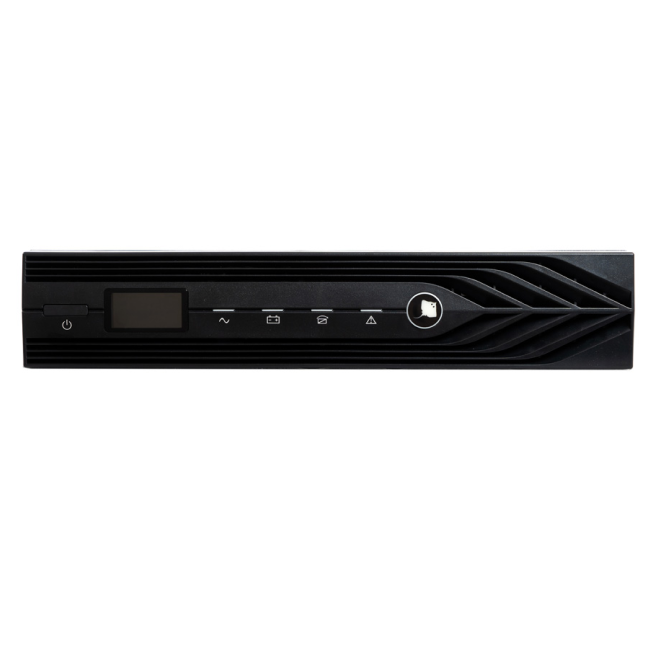

Универсальный корпус RACK/TOWER, высота 2U, LED-дисплей
EPO, SNMP-слот, RS-232, USB, порт для платы релейного интерфейса
Расширенная гарантия

Обеспечить бесперебойную работу систем безопасности на особо важных объектах - одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т.п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости серверного и другого ответственного оборудования. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 1500-RACK-ON-3x9-E.

SKAT-UPS 1500-RACK-ON-3x9-E — надёжный российский онлайн источник бесперебойного питания 220 В, 1500 ВА (1350 Вт), с функциями защиты и контроля. ИБП обеспечивает подключённые к его выходу устройства стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.

SKAT-UPS 1500-RACK-ON-3x9-E может быть использован для питания компьютеров и вычислительных сетей, используемых, в частности, в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 1500 ВА (номинальное значение напряжения выбирается пользователем).

Возможность подключения внешних батарейных блоков SKAT BC 36/18S3 RACK. Возможность подключения SNMP-модуля DL-801, SNMP-модуля DA-806, релейного модуля DC 302, SNMP-модуля DU-803.

Технические характеристики


Номинальное входное напряжение (Uном), В	220
Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более +40 °С), В	нижний порог перехода в режим работы от АКБ при нагрузке 0%…50%: 110±5% нижний порог перехода в режим работы от АКБ при нагрузке 100%…50%: 176±5% нижний порог возврата в режим работы от сети при нагрузке 0%…50%: 120±5% нижний порог возврата в режим работы от сети при нагрузке 100%…50%: 186±5% верхний порог перехода в режим работы от АКБ при нагрузке 0%…50%: 300±5% верхний порог перехода в режим работы от АКБ при нагрузке 100%…50%: 264±5% верхний порог возврата в режим работы от сети при 50% нагрузке: 290±5% верхний порог возврата в режим работы от сети при 100% нагрузке: 254±5%
Допустимый диапазон изменения частоты входного напряжения, Гц	40……70**
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц	46…54 / 56…64**
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки	183…263
Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее	0,99
Питание от генератора	поддерживается
Номинальная выходная мощность: Полная, ВА	1500*
Номинальная выходная мощность: Активная, Вт	1350*
Номинальное выходное напряжение, В	220
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %	±1%
Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети), Гц	45…55 / 56…64
Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц	50±0,1 или 60±0,1
Коэффициент мощности	0,9
Номинальный ток нагрузки, А	6,0
Максимальный входной ток, А	12,0
Форма выходного напряжения	синусоидальная
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более: линейная нагрузка	3
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более: нелинейная нагрузка	5
КПД при номинальной нагрузке, не менее, %: режим «ОСНОВНОЙ»	89
КПД при номинальной нагрузке, не менее, %: режим «РЕЗЕРВ»	86
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)	3:1
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)	< 105%: длительно, без перехода в режим «БАЙПАС» 105% …125%: через 60 с 125% … 130%: через 30 с > 130%: немедленно
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)	< 105%: длительно, без отключения не критичной 105% …125%: через 60 с 125% … 130%: через 10 с > 130%: немедленно
Защита от короткого замыкания	обеспечивается
Защита от перегрева: В режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)	немедленно
Защита от перегрева: В режиме «РЕЗЕРВ» (выключение ИБП)	немедленно
Время переключения из режима «ОСНОВНОЙ» в режим «БАЙПАС», мс, не более	8,4
Время переключения из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ», мс	0
Мощность, потребляемая от сети при 100% нагрузке и номинальном входном напряжении, не более, ВА	1550
Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более	150
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В	–
Рекомендуемая емкость внутренних АКБ, А*ч	9
Количество АКБ, шт.	3
Ток заряда АКБ, А, не более	1,0
Напряжение заряда АКБ	41,0±1%
Среднее время заряда АКБ до 90% емкости, час	4
Величина напряжения на клеммах АКБ, при котором происходит отключение группы розеток «SEGMENT 1» в режиме «РЕЗЕРВ», В	32,9
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В	32,8
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В	31,4
Габаритные размеры ШхГхВ, не более, мм: без упаковки	440х460х88
Габаритные размеры ШхГхВ, не более, мм: в упаковке	565х605х205
Масса, НЕТТО (БРУТТО), кг, не более	17,5 (19,4)
Диапазон рабочих температур, °С	0…+40****
Относительная влажность воздуха (без конденсации), %	20…90
Температура хранения, °С	-25…+55
Акустический шум на расстоянии 1м, дБ, не более	55
Степень защиты оболочкой по ГОСТ 14254-2015	IP20
Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м	1500***
Содержание драгоценных металлов и камней	нет
Примечания	* Мощность нагрузки должна быть уменьшена до 80% при изменении выходного напряжения до 208 В переменного тока. Мощность нагрузки должна быть уменьшена до 75% мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц). Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря (нагрузочный коэффициент: 1500 м — 100%, 2000 м — 95%, 2500 м — 90%, 3000 м — 85%, 3500 м — 80%, 4000 м — 75%, 4500 м — 70%, 5000 м — 65%). *** Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
